AG Dağıtım Panosu
TUR8-1200, ACG ön kablolaması olmadan

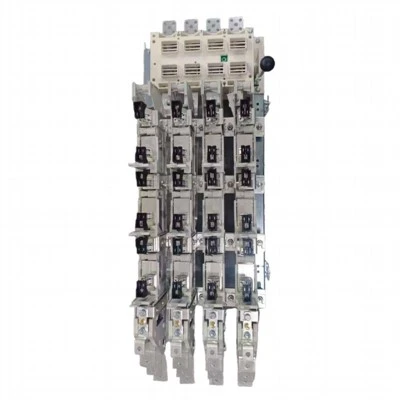

AG Dağıtım Panosu TUR8-1200 pano ACG kablolaması
TUR AG dağıtım panosu, orta-gerilim/düşük-gerilim (MV/LV) trafo merkezlerindeki alçak-voltaj (LV) dağıtım ağlarını korumak ve kontrol etmek için kullanılır. 630kVA trafonun hemen sonrasına monte edilir.
Açıklama
Wenzhou Lanen Electrical Co., Ltd., Çin'deki lv dağıtım panosunun önde gelen üreticilerinden ve tedarikçilerinden biridir. Düşük fiyata yüksek kalitede özelleştirilmiş ürünler sunmaya kararlıyız. Çin'de üretilen gelişmiş lv dağıtım panelini satın alacaksanız fabrikamızdan daha fazla indirim bilgisi almaya hoş geldiniz.
Ürün Detayları
AG Dağıtım Panosu TUR8-1200 pano ACG kablolaması
TUR AG dağıtım panosu, orta-gerilim/düşük-gerilim (MV/LV) trafo merkezlerindeki alçak-voltaj (LV) dağıtım ağlarını korumak ve kontrol etmek için kullanılır. 630kVA trafonun hemen sonrasına monte edilir.
AG Dağıtım Panosu, gözle görülür bir kırılma noktasına sahip olan dört-kutuplu bir AG yük kesme anahtarıyla birlikte gelir. AG Dağıtım Panosu ayrıca dağıtılmış nötr sistemli değiştirilebilir 400A çıkış besleyicilerine de sahiptir. Bu besleyicilerin her biri, gerilimle çalıştırılabilen üç adet-sigorta ve ayrıca gerektiğinde nötr kablonun bağlantısını kesmenizi sağlayan bir döner bağlantıyla donatılmıştır.
◎Küçük-ölçekli ve ayarlanabilir konfigürasyonla (4, 5 veya 8'e kadar çıkış besleyicisi) elektrik gücünü kolayca sağlayın,
◎Alçak voltajı anahtar ayırıcıyla yalıtın (1000kVA'ya kadar güç).
◎HPC ile koruma, giden besleyicileri sigortalar.
TUR panoları aşağıdakilerden oluşur:
• Görünür bir açıklığa sahip dört-fazlı yük kesme anahtarı-ayırıcı: 800 A, 1200 A veya 1800 A.
• Düşük-gerilim çıkış besleyicileri tamamen değiştirilebilir ve 400A'ya kadar nominal değere sahip üç yük-çalıştırılabilir sigortayla donatılmıştır. Yerleşik-döner kolu kullanarak nötr hattı kolayca kesin.
• İsteğe bağlı:
- Kamu aydınlatmasını koruma cihazı (ACG).
- İstasyon aydınlatma koruma cihazı (EP).
- Rezervasyon panelleri (panoya herhangi bir çıkış besleyici monte edilmediğinde aktif parçaların birbirine temas etmesini önlemek için).
- Kilit panelleri (sigortalar çıkarıldığında giden besleyiciyi kınamak için)
Elektriksel özellikler
+ Nominal gerilim 440 V
+ AG Anahtarı ve bara-barının nominal akımı 1200 A
+ AG Çıkış Fiderlerinin anma akımı 400 A
+ AG Kamu yıldırımdan korunma cihazının (ACG) anma akımı 60 A
+ Nominal frekans 50 Hz
Dielektrik dayanım:
+ Nominal güç-frekans dayanım gerilimi (1 dak)
- Kutuplar ve çerçeve arasında (toprağa) 10 kV
- Fazlar arasında 4 kV
- 4 kV izolasyon mesafesi boyunca
+ Nominal yıldırım darbe dayanım gerilimi (1,2/50μs)
- Kutuplar ve çerçeve arasında (toprağa) 20 kV
Esas olarak aktif yük-kesme akımı olarak değerlendirildi
+ cosφ=0.9 1200 A'da 440 V'un altında
Nominal kısa-devre yapma akımı: Irms / Ipeak
+ 440 V'un altında sigortalarla (cosφ=0.35'da) 25 kA / 52 kÂ
Nominal kısa-süreli dayanım akımı (0,5 saniyelik süre): Irms / Ipeak
+ AG Anahtarı ve veriyolu-bar (cosφ=0.35'da) 25 kA / 52 kÂ
+ AG Giden Besleyiciler (cosφ=0.2'da) 32 kA / 72 kÂ
+ AG Kamu yıldırımdan korunma cihazı (ACG) (cosφ=0.35'da) 25 kA /52kA
